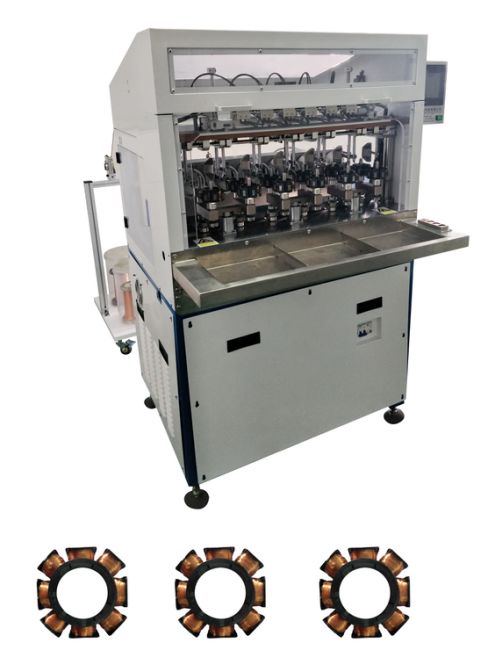

奇为------专注自动化研发20年 公司2012年正式成立于世界工厂之都东莞,是一家专业生产自动化设备及机电自动化设备的国家高新企业。 公司汇集研发、制造、方案综合服务为一体,经过多年的发展,在绕线自动化制造行业中,遥遥领先,公司目前拥有专业的研发团队及尖端技术人才,同时与国内等知名高校所形成战略研究合作,更引进国外先进技术,完全实现多种产品的跨跃。 公司取得了多项实用新型,外观,发明专利数300余项,主要产品有2+2、4+4、6+6交、直流、无刷三维绕线机,散热风扇绕线机,定子内外绕线机,多极绕线机等一系列自动化设备,同时为客户提供高效自动化设备生产线。 广泛适用于:空气净化、散热风扇行业、家电、汽车、航空、无人机、医疗等多领域,同时为客户提供优质解决方案及技术多元化咨询。 公司产品远销世界各地,并在多地设有办事处--分公司,奇为公司始终坚持“品质信誉第一位,以市场发展及客户需求为导向,秉持追求卓越”的理念为广大客户提供一流的自动化设备,一流的服务。 未来----奇为公司邀你“共创辉煌”。 QWM-R6210 6+6工位三维全自动

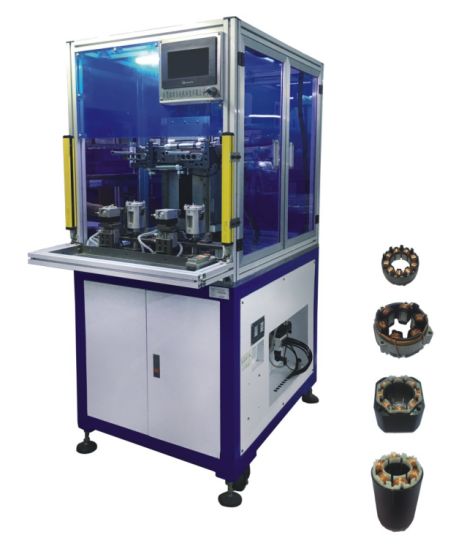

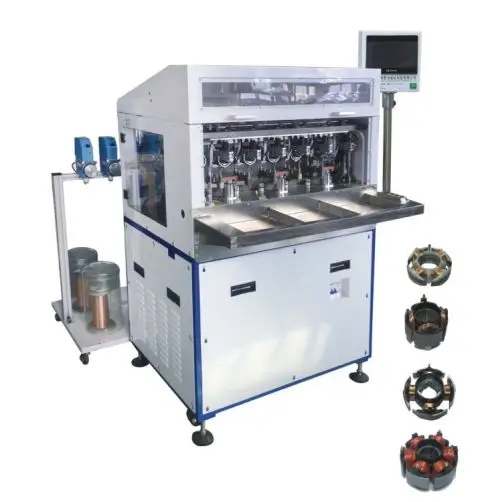

产品介绍 12工位(6工位绕线+6工位装卸)自动绕线,自动排线,自动换极,自动缠PIN角,自动分线,自动剪线头线尾。可存储50种不同规格绕线方式。 采用奇为高速控制系统,进口精密丝杆,进口伺服电机驱动,中文触摸屏界面,追加上下轴运动机构三维运动方式:X、Y、Z三轴方向连动,更实用夹小空间的分线和缠角,缠角更紧密更规则,所绕线包整齐一致,稳定性高。 主机架构及三维动机构部分采用优质铸造件,高精度加工,牢固可靠。 对应于简单更换夹具结构,可在短时间内进行工装夹具互换。 可选配安全光栅.气动剪刀.伺服张力系统等。 适用范围 Φ15-Φ42等散热风扇铁芯高品质绕线 效率参考 Φ26铁芯0.09线径每极260T为例,约600pcs/h 技术参数 电源电压 220V±10% 50HZ 气源电压 0.45-0.7Mpa 额定功率 2.5KW 额定转速 3000-6000rpm 计数精度 ±0.01圈 排线精度 0.01mm 转角精度 0.1° 适绕线径 0.04-0.45 外形尺寸 1520×1130×1450mm 整机重量 500KG 产品介绍 12工位(6工位绕线+6工位装卸)自动绕线,自动排线,自动换极,自动缠PIN角,自动分线,自动抽头,自动剪线头线尾。 采用奇为专用控制系统,进口精密丝杆,进口伺服电机驱动,中文触摸屏界面,三维运动方式:多轴连动分线和缠角,所绕线包整齐一致,稳定性高。 主机架构部分采用优质铸造件,高精度加工,牢固可靠。 工装夹具均采用进口材料,特殊热处理及多项打磨工艺,精度高,耐磨性能好。 适用范围 多极外绕,汽车散热风扇电机等高品质绕线。 技术参数 电源电压 220V±10% 50HZ 气源电压 0.45-0.7Mpa 额定功率 2.5KW 额定转速 3000-6000rpm 计数精度 ±0.01圈 排线精度 0.01mm 转角精度 0.1° 适绕线径 0.04-0.30 外形尺寸 1520×1130×1450mm 整机重量 500KG 产品介绍 2工位自动绕线,自动排线,自动换极,自动缠角. 采用奇为高速控制系统,进口精密丝杆,进口伺服电机驱动,中文触摸屏界面,采用单工位单伺服独立驱动分度装置,提高了漆包线入槽位置的稳定性。所绕线包整齐一致,稳定性高。 主机结构部分采用优质铸造件,高精度加工,牢固可靠。 利用线咀翻转结构可对应于多样式的铁芯. 可选配安全光栅,气动剪刀,伺服张力系统等。 适用范围 适用于内径大于Φ10外径小于Φ120,定子高度小于100mm的多槽无刷内绕产品. 技术参数 电源电压 单相220V±10% 50HZ/三相交流380V 50HZ 气源电压 0.45-0.7Mpa 额定功率 4.5KW 额定转速 最高800rpm,受产品线径和产品尺寸关系,具体速度会有变化 适绕线径 Φ0.1-Φ0.80 外形尺寸 1450×690×2000mm 整机重量 400KG 展出产品:QWM-R6210 6+6工位三维全自动、QWM-R6206 6+6工位全自动绕线机、QWM-R2108 2工位全自动内绕机
|
